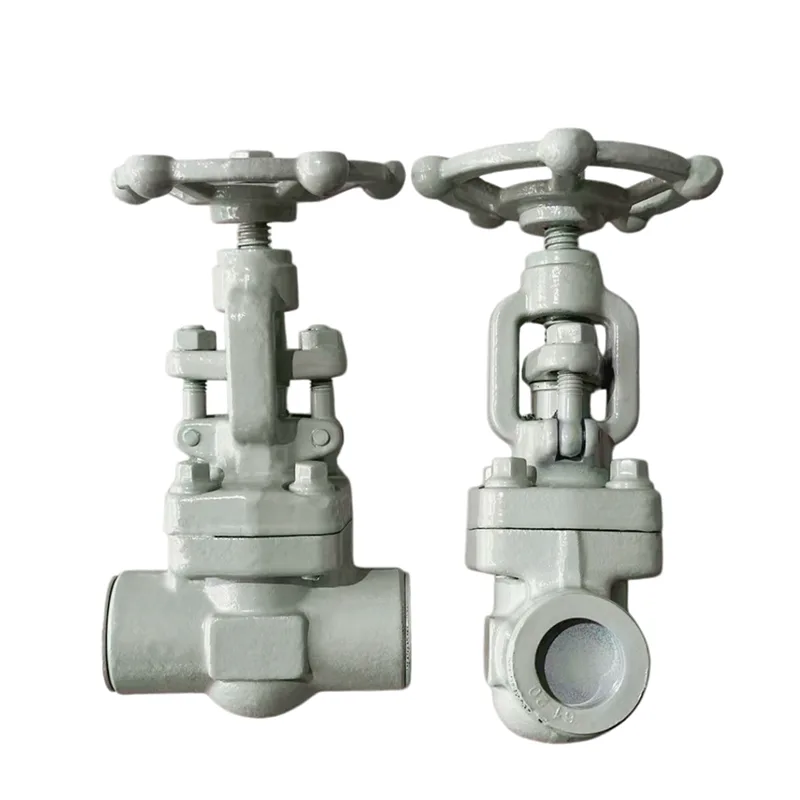

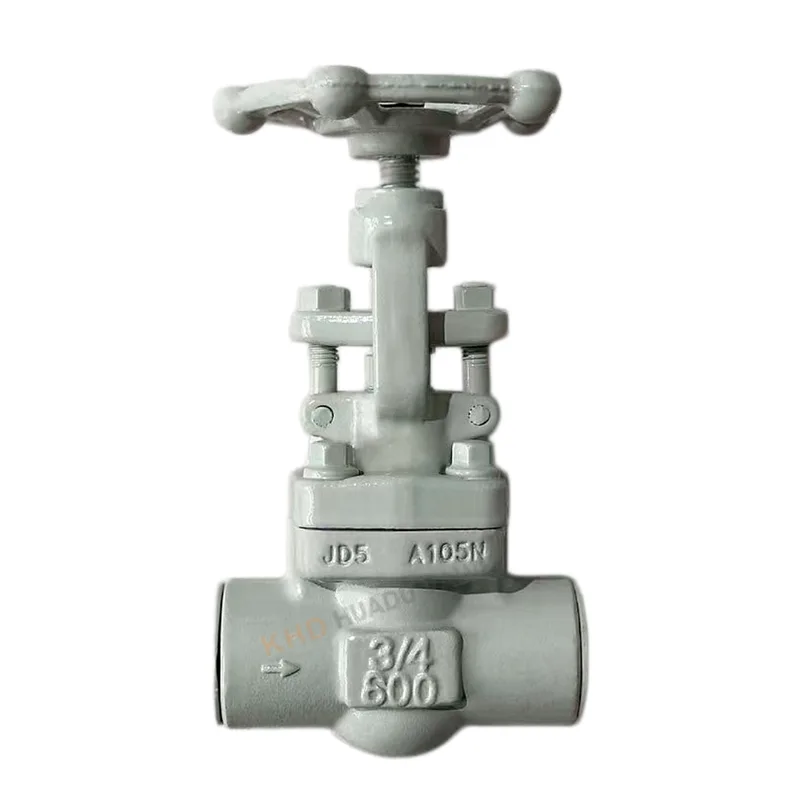

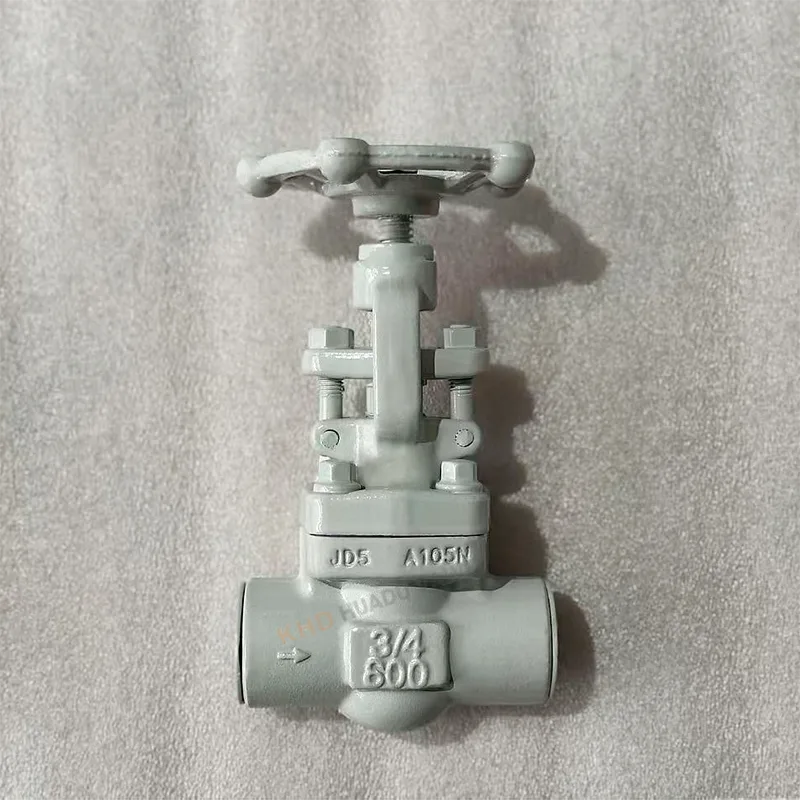

Injap Gerbang Tempa yang dikimpal soket

Injap pintu tempa yang dikimpal soket ialah injap industri tekanan tinggi yang direka untuk menutup saluran paip dan kawalan aliran. Dikilangkan oleh Huadu Valve Group, ia menggunakan keluli karbon palsu A105N dan sesuai untuk keadaan kerja Kelas 600. Ia digunakan secara meluas dalam sistem stim petroleum, kimia, kuasa dan tekanan tinggi di mana prestasi keselamatan dan pengedap adalah kritikal. Injap pintu palsu yang dikimpal soket memastikan operasi yang stabil dan hayat perkhidmatan yang panjang dalam persekitaran industri yang menuntut.

Bahan Mentah & Kelebihan Struktur

Badan Keluli Tempa Berkualiti Tinggi

Injap pintu tempa yang dikimpal soket diperbuat daripada keluli karbon tempaan A105N, memastikan:

Kekuatan dan ketumpatan tinggi

Rintangan hentaman yang sangat baik

Tiada kecacatan tuangan seperti liang atau lubang pasir

Pemeriksaan Bahan yang Ketat

Setiap kumpulan bahan mentah diuji menggunakan analisis spektrum untuk memastikan:

Komposisi kimia yang tepat

Tiada bahan kitar semula atau substandard

Prestasi mekanikal yang stabil

Faedah Sambungan Kimpalan Soket

Jenis sambungan injap pintu tempa yang dikimpal soket menyediakan:

Prestasi pengedap yang kuat

Rintangan tekanan tinggi yang lebih baik daripada bebibir

Mengurangkan risiko kebocoran dalam sistem kritikal

Spesifikasi Teknikal

Parameter Piawai

Saiz: DN15–DN50 (stok biasa)

Penilaian Tekanan: Kelas 300 / Kelas 600

Bahan: Keluli karbon palsu A105N

Jenis: Injap pintu tempa yang dikimpal soket

Julat Suhu: -29°C hingga 570°C

Proses Pengilangan

Injap pintu tempa yang dikimpal soket dihasilkan melalui:

Penempaan acuan bersepadu

Rawatan haba (proses menormalkan)

Pemesinan ketepatan CNC

Ciri Prestasi

Ketepatan permukaan pengedap tahap mikron

Prestasi pengedap sifar kebocoran

Operasi lancar tanpa jamming

Sesuai untuk sistem stim suhu tinggi

Kawasan Permohonan

Industri Minyak & Gas

Injap pintu tempa yang dikimpal soket digunakan secara meluas dalam:

Saluran paip penapisan

Sistem penghantaran minyak

Kemudahan gas asli

Industri Kimia

Saluran paip kimia tekanan tinggi

Sistem kawalan bendalir menghakis

Sistem masuk/luar reaktor

Industri Tenaga

Saluran paip wap

Sistem kuasa terma

Saluran paip kondensat

Kegunaan Perindustrian Am

Saluran paip berdiameter kecil bertekanan tinggi

Sistem pengasingan peralatan

Aplikasi penutupan keselamatan

Atribut utama

Soalan Lazim

Apakah sambungan soket-kimpalan?

Sambungan soket-kimpalan ialah kaedah penyambungan paip di mana paip dimasukkan ke dalam soket ceruk dan kemudian dikimpal di sekeliling luar. Ia biasanya digunakan dalam sistem tekanan tinggi, berdiameter kecil.

Dalam kes injap pintu tempa yang dikimpal soket, paip dimasukkan ke dalam soket hujung injap dan dikimpal untuk membentuk sambungan yang kuat dan tahan bocor.

Ciri utama sambungan soket-kimpalan

Kekuatan tinggi dan rintangan tekanan

Prestasi pengedap yang sangat baik

Sesuai untuk saluran paip kecil DN15–DN50

Mengurangkan risiko kebocoran berbanding sambungan berulir

Biasa dalam sistem minyak, gas dan wap

Patutkah injap kimpalan soket dibuka sebelum dikimpal?

Ya, sama sekali. Sebelum memasang injap pintu tempa yang dikimpal soket, injap TIDAK boleh dipasang sebahagiannya semasa mengimpal.

Amalan pemasangan yang betul:

Keluarkan komponen dalaman jika boleh (atau pastikan injap terbuka sepenuhnya)

Masukkan paip sepenuhnya ke dalam soket

Kekalkan jurang pengembangan kecil (~1.5–2 mm)

Lakukan kimpalan hanya pada sambungan luar

Benarkan penyejukan sebelum mengendalikan injap

Nota penting:

Elakkan terlalu panas badan injap

Elakkan sanga kimpalan daripada memasuki rongga injap

Pastikan penjajaran yang betul sebelum mengimpal

Kimpalan yang tidak betul boleh merosakkan permukaan pengedap dan mengurangkan hayat injap.

Apakah perbezaan antara OS&Y dan bonet berbolted?

Ini adalah dua reka bentuk struktur berbeza yang digunakan dalam injap pintu.

OS&Y (Skru & Yoke Luar)

Benang batang berada di luar badan injap

Pergerakan batang yang boleh dilihat menunjukkan status buka/tutup

Pemantauan penyelenggaraan dan operasi yang lebih mudah

Biasa dalam perlindungan kebakaran dan sistem perindustrian

Bonet Berbolted

Bonet disambungkan ke badan injap menggunakan bolt

Reka bentuk batang dalaman (tidak kelihatan secara luaran)

Struktur padat

Digunakan secara meluas dalam aplikasi industri am

Perbandingan mudah:

OS&Y = keterlihatan luaran + pemantauan operasi mudah

Bonet bolt = struktur padat + kos efektif

Kedua-dua jenis boleh digunakan dalam injap pintu tempa yang dikimpal soket bergantung pada keperluan projek.
