Injap Bola Tetap Keluli Tahan Karat Injap Bebibir Dipalsukan

Ciri-ciri Produk

- Struktur bola tetap yang dipasang Trunnion, sesuai untuk keadaan kerja gerek besar dan tekanan tinggi.

- Badan injap palsu dengan bahan padat, kekuatan mekanikal yang tinggi dan prestasi anti kakisan yang baik.

- Reka bentuk pelabuhan penuh, rintangan aliran kecil, kapasiti aliran besar, mudah untuk pembersihan babi saluran paip.

- Kerusi terapung bermuatan spring merealisasikan penutupan ketat dua arah, kadar kebocoran yang rendah.

- Reka bentuk batang anti-letupan, dibina dalam struktur anti statik dan selamat kebakaran yang mematuhi API 607.

- Tempat duduk legakan sendiri untuk tekanan berlebihan rongga yang tidak normal untuk meningkatkan keselamatan operasi.

- Tork operasi yang rendah, menyokong kitaran buka-tutup yang kerap untuk perkhidmatan stabil jangka panjang.

Atribut Utama

Struktur Produk

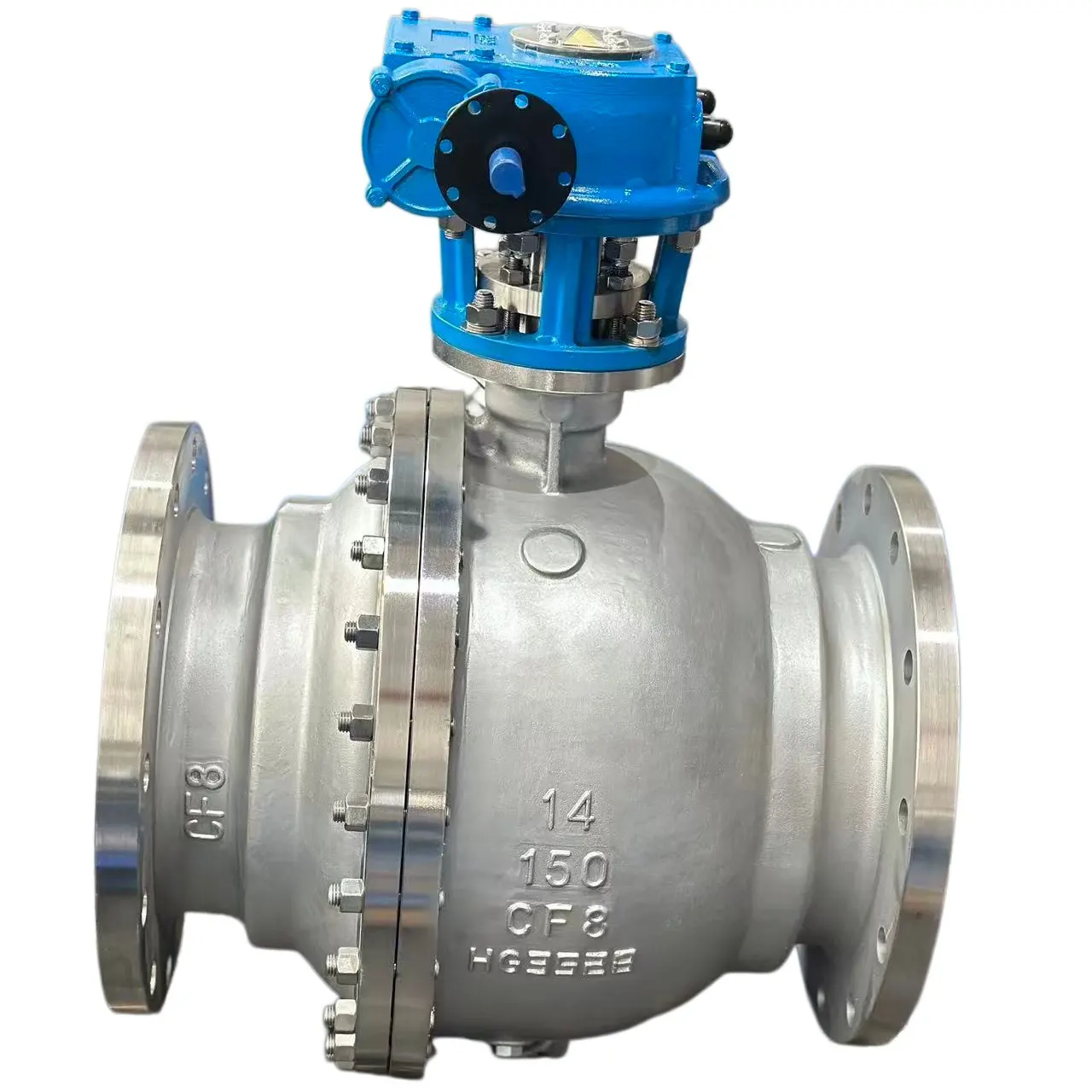

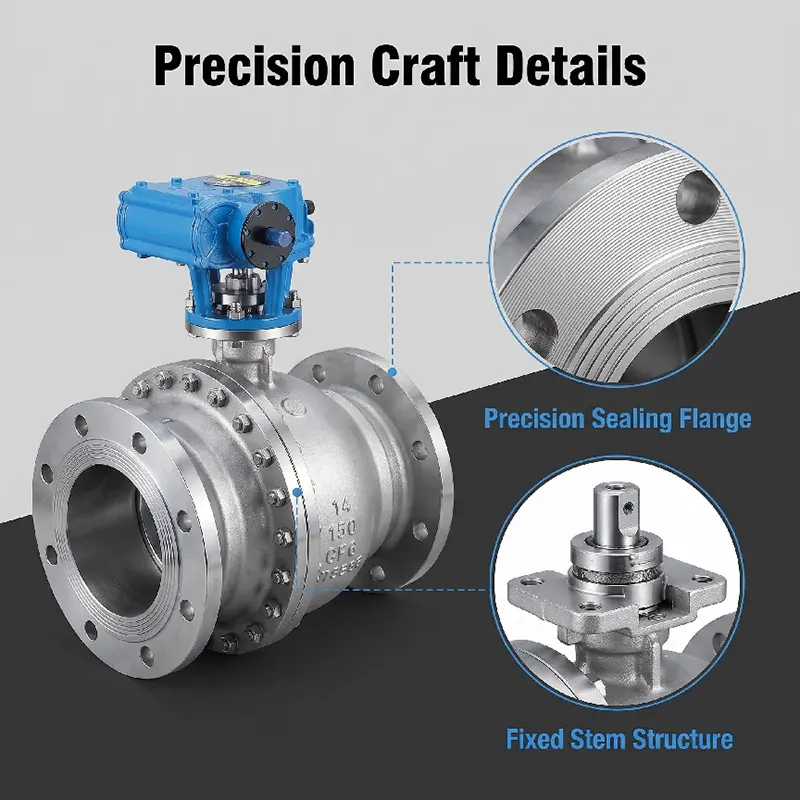

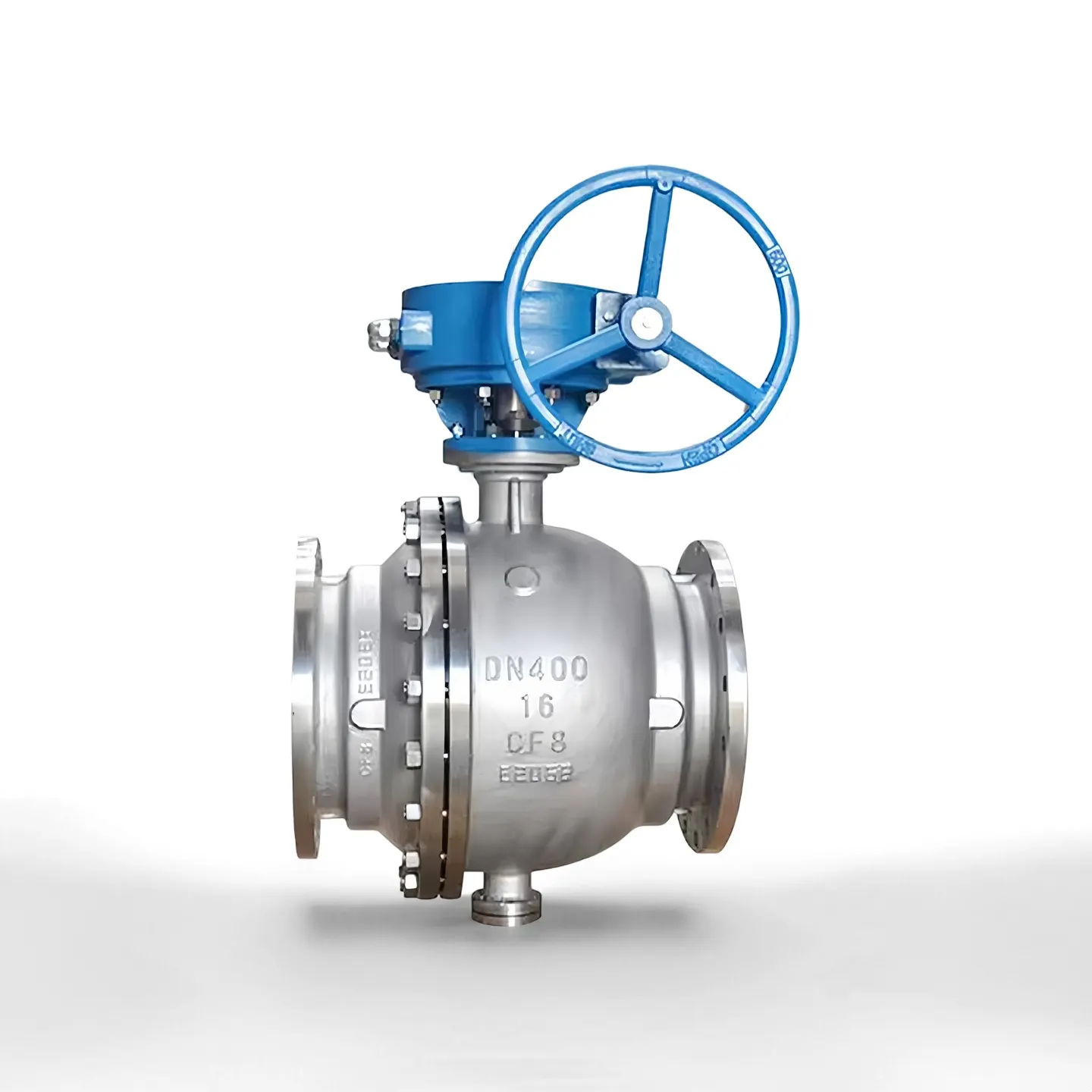

Ini ialah Injap Bola Tetap Bebibir Keluli Tahan Karat. Bola disokong oleh aci trunnion atas dan bawah dan bukannya terapung oleh daya tempat duduk. Komponen utama termasuk badan injap palsu, bonet, bola tetap, aci trunnion atas & bawah, tempat duduk terapung pramuat spring, batang anti-letupan, hujung sambungan bebibir, dan pad pelekap atas ISO 5211 untuk penggerak. Fungsi double block & bleed boleh disediakan atas permintaan. Pilihan muka bebibir: RF, RTJ.

- Badan Injap / Bonet: Keluli tahan karat palsu A182 F304 / A182 F316L

- Bola: Keluli tahan karat palsu, bersalut kromium keras atau muka keras Stellit

- Batang: Keluli tahan karat A182 F316

- Pengedap Tempat Duduk: PTFE / RPTFE untuk pengedap lembut; Aloi keras Stellite 6 untuk pengedap keras logam

- Gasket & cincin O: FKM, PTFE, disesuaikan untuk media suhu yang berbeza

- Bolt: Bolt keluli tahan karat B8 / B8M

Julat Tekanan & Suhu

-Kelas Tekanan: PN16-PN100, Kelas150-Kelas2500

-Suhu Kerja:

•Versi kedap lembut:-29℃ ~ +200℃

• Versi pengedap keras logam: -29℃ ~ +425℃

-Ujian Standard: API 598, ujian shell 1.5 kali tekanan undian; ujian tempat duduk 1.1 kali tekanan undian

-Julat Saiz: DN50-DN600 (NPS2"-NPS24")

Jenis Operasi

-Manual: Operator gear cacing untuk keperluan tork yang besar

-Pneumatik: Penggerak pneumatik lakonan tunggal / berganda, dengan suis had & injap solenoid

-Elektrik: Jenis hidup-mati atau penggerak elektrik modulasi untuk kawalan automatik jauh

-Penggerak hidraulik / elektro hidraulik tersedia atas permintaan khas

Semua penggerak sesuai dengan platform pemasangan ISO 5211.

Aplikasi

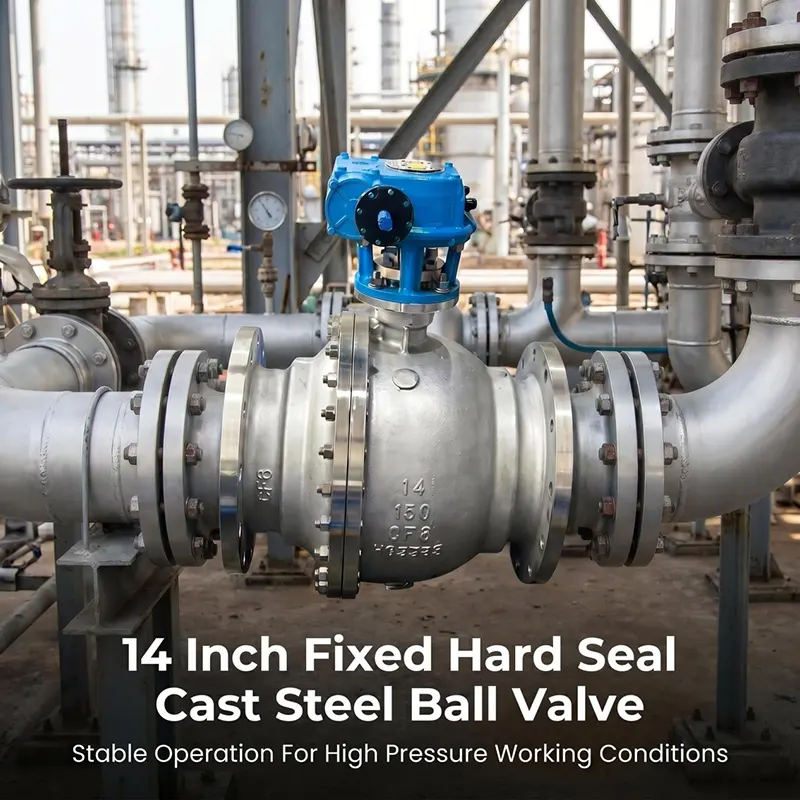

Diguna pakai secara meluas untuk perkhidmatan on-off dan pengasingan untuk medium cecair, gas dan menghakis. Terutamanya digunakan dalam saluran paip minyak & gas jarak jauh, loji petrokimia, pemprosesan kimia, penjanaan kuasa, rawatan air, LNG dan projek perindustrian tugas berat yang lain.

Mengapa Pilih Injap Bola Tetap Keluli Tahan Karat Kami Injap Bebibir Dipalsukan？

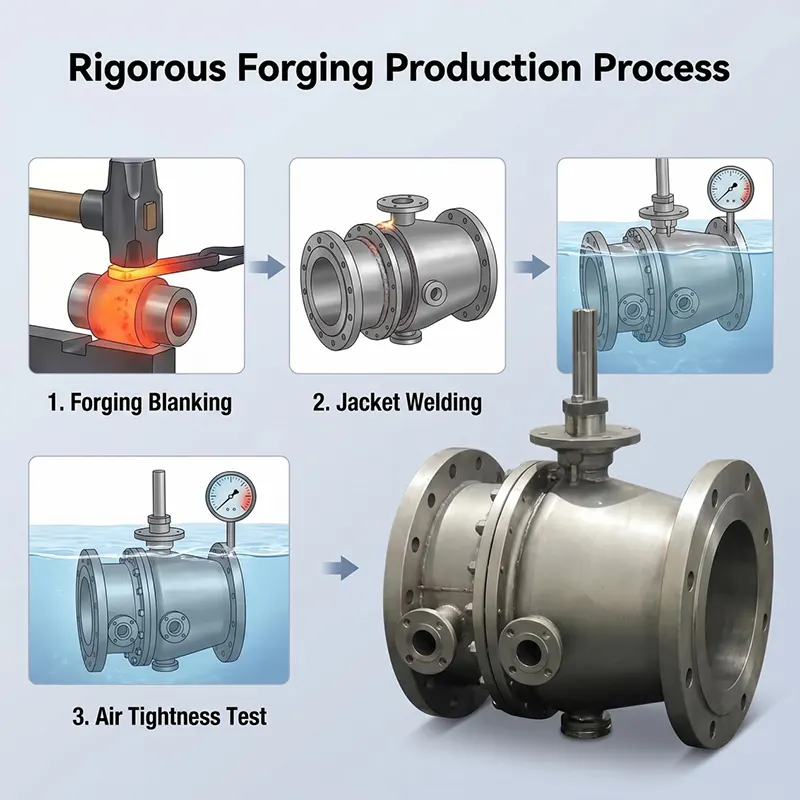

1. Mengamalkan proses penempaan penuh, bahan dalaman padat tanpa kecacatan keliangan tuangan, muat saluran paip tugas berat tekanan tinggi.

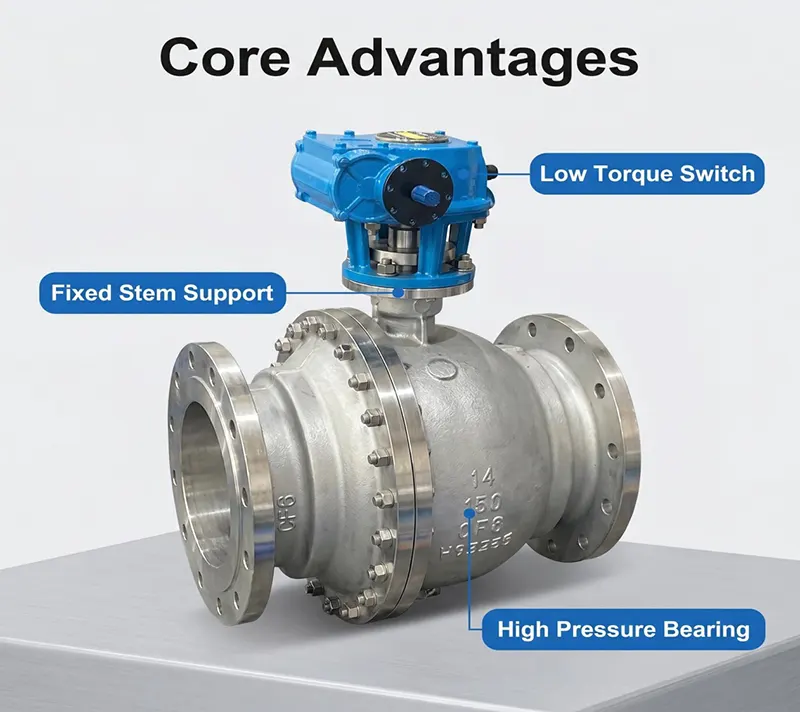

2. Reka bentuk bola tetap Trunnion sangat mengurangkan tork operasi untuk keadaan kerja tekanan tinggi saiz besar.

3. Pemeriksaan masuk bahan yang ketat, setiap injap melepasi ujian kebocoran kerusi hidrostatik dan gas penuh sebelum penghantaran.

4. Menyokong dua versi pengedap lembut dan pengedap keras logam untuk memadankan permintaan suhu dan sederhana yang berbeza.

5. Kami menawarkan sokongan teknikal yang lengkap, semakan lukisan dan panduan selepas jualan untuk projek anda.

Panduan Membeli

Sila berikan maklumat di bawah semasa menghantar pertanyaan:

1. Saiz nominal dan kelas tekanan

2. Medium kerja, suhu kerja sebenar

3. Jenis meterai: meterai lembut atau meterai keras logam

4. Jenis operasi (gear cacing / pneumatik / elektrik dll.)

5. Standard bebibir & jenis muka bebibir (RF / RTJ)

6. Keperluan khas: selamat kebakaran, fungsi DBB, rawatan anti kakisan dll.

Jurutera kami akan menawarkan cadangan yang sesuai mengikut keadaan kerja anda.

Pembungkusan & Penghantaran

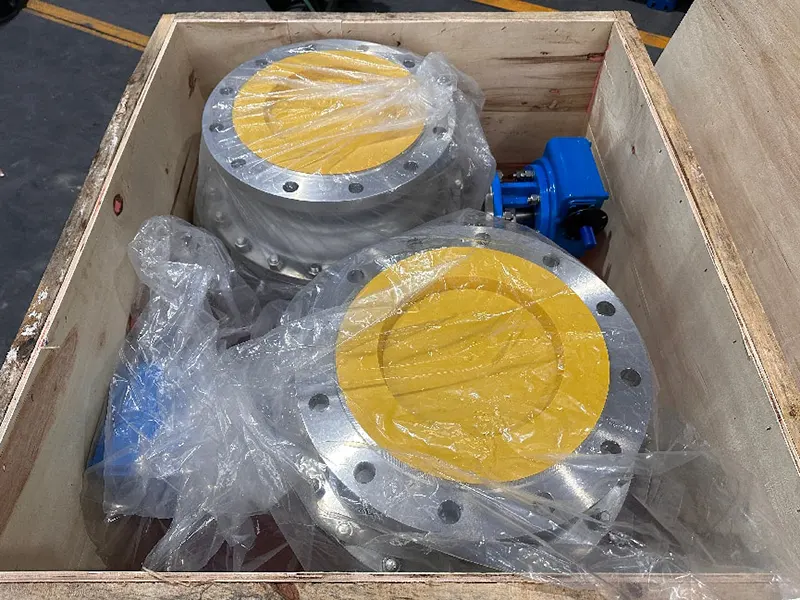

Setiap injap akan dibersihkan dan dilindungi sebelum dibungkus. Port injap dimeterai dengan penutup plastik untuk memastikan rongga dalaman bersih. Injap dibungkus dalam peti papan lapis pepejal yang sesuai untuk pengangkutan laut. Kami menyokong EXW, FOB, CIF, DAP dan syarat perdagangan lain. Barangan boleh dihantar ke pelabuhan atau gudang yang ditetapkan.

OEM & ODM

Kami menerima pesanan OEM dan ODM. Kami boleh menyesuaikan bahan badan, bahan meterai, piawai bebibir, batang sambungan khas, lukisan khas dan tanda logo mengikut lukisan pelanggan atau keperluan teknikal. MOQ fleksibel untuk pesanan projek.

Pemeriksaan & Pengujian

Setiap injap melalui pemeriksaan julat penuh sebelum penghantaran mengikut piawaian API 598.

- Pemeriksaan masuk bahan mentah: komposisi kimia bahan dan pemeriksaan sifat mekanikal, rekod kebolehkesanan bahan disediakan.

- Ujian hidrostatik cangkerang: 1.5 kali tekanan terkadar untuk badan injap & bonet.

- Ujian kebocoran tempat duduk: 1.1 kali ganda tekanan berkadar, air atau medium nitrogen.

- Pemeriksaan visual, pemeriksaan dimensi, pengecatan dan pemeriksaan kemasan permukaan.

- Ujian saksi oleh institut pihak ketiga seperti SGS, BV boleh diterima atas permintaan pelanggan.

- Set penuh dokumen termasuk sijil ujian bahan MTC, laporan ujian hidro, sijil pematuhan boleh dibekalkan.

Panduan Pemasangan & Penyelenggaraan

- Bersihkan saluran paip dengan teliti sebelum pemasangan untuk membersihkan sanga kimpalan, pasir dan serpihan, mengelakkan kerosakan pada muka pengedap.

- Pasang injap dalam arah aliran yang betul, ketatkan bolt bebibir bersilang secara bijak dan sekata.

- Jangan biarkan injap kekal pada kedudukan separuh terbuka untuk penyimpanan lama atau status berfungsi.

- Untuk operasi biasa, jalankan kitaran penutup bukaan lejang penuh secara berkala untuk mengelakkan pengedap melekat.

- Periksa sambungan bebibir, pembungkusan batang untuk kebocoran luaran semasa pemeriksaan tapak rutin.

- Gantikan bahagian pengedap yang haus semasa penutupan yang dirancang; gunakan bahan pengedap yang sepadan untuk medium kerja anda.

- Jika dipasang dengan penggerak, periksa tork penggerak, hadkan status suis dengan kerap.

Perkhidmatan Selepas Jualan

-Tempoh jaminan: Waranti 12 bulan dikira dari tarikh penghantaran, terhadap kecacatan pembuatan.

-Kami menyediakan sokongan teknikal termasuk semakan lukisan, pengesahan parameter dan panduan operasi.

-Pasukan kejuruteraan kami membalas pertanyaan teknikal dalam masa 24 jam bekerja.

-Alat ganti (tempat duduk, gasket, pembungkusan batang) tersedia untuk ditempah semula.

-Perundingan teknikal di tapak boleh diaturkan untuk pesanan projek berskala besar.

Nota: Waranti TIDAK melindungi kerosakan yang disebabkan oleh pemasangan yang salah, salah operasi atau keadaan sederhana yang tidak betul.

Produk Disyorkan Berkaitan

-Injap bola terapung (2 keping /3 keping injap bola keluli tahan karat)

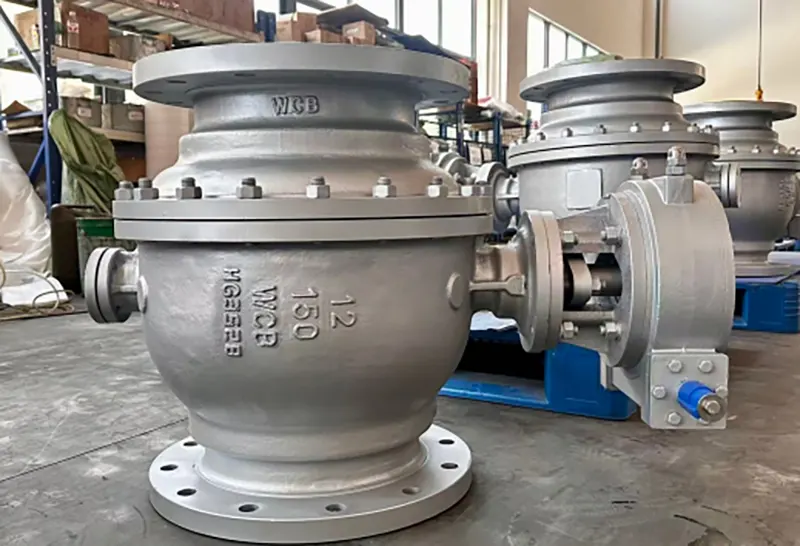

-WCB keluli karbon injap bola trunnion tetap

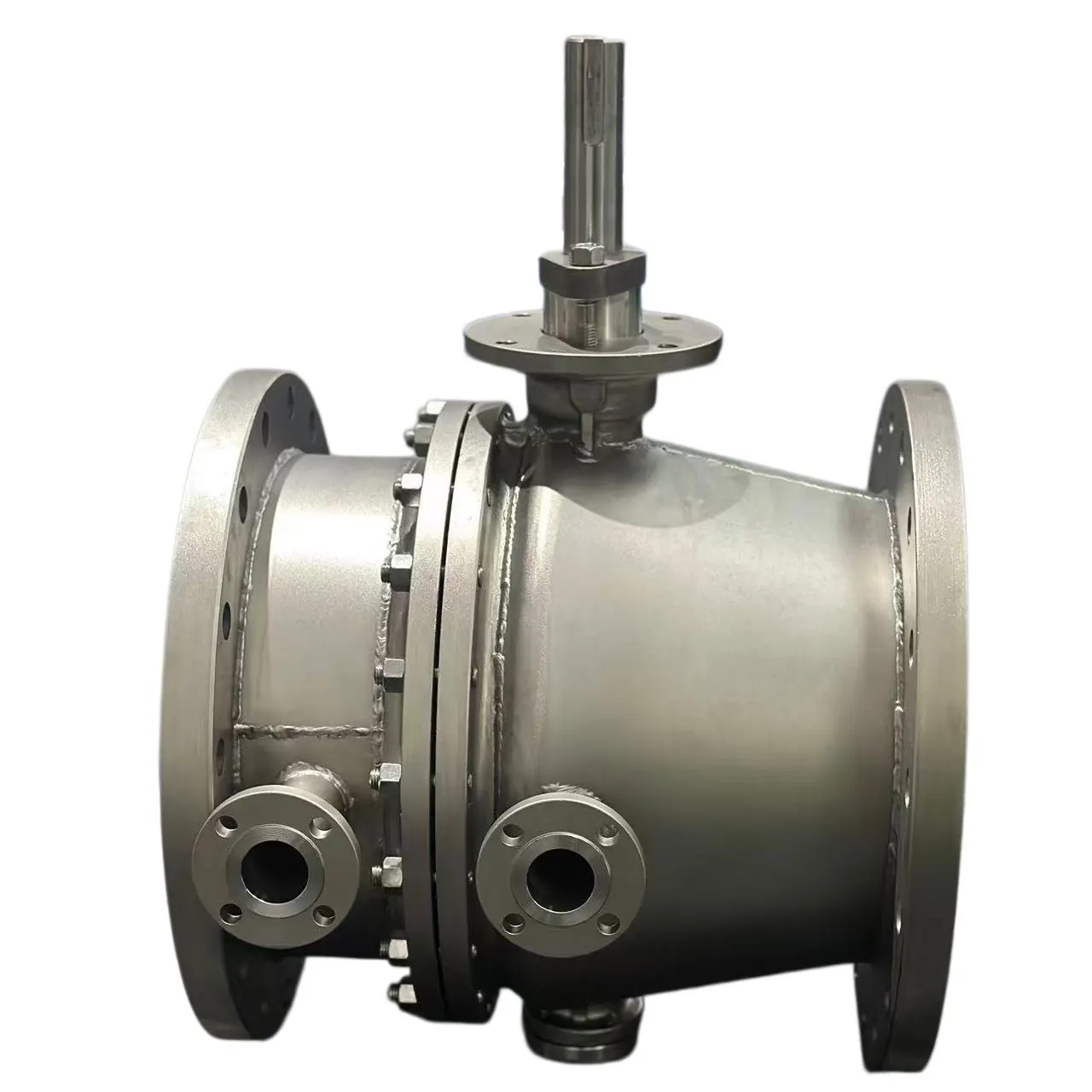

-Injap bebola tetap bertebat jaket untuk medium kelikatan tinggi

-Injap bebola dengan set penggerak lengkap pneumatik / elektrik

-Injap bola tetap pengedap keras logam untuk perkhidmatan suhu tinggi

Kekuatan Kilang Kami

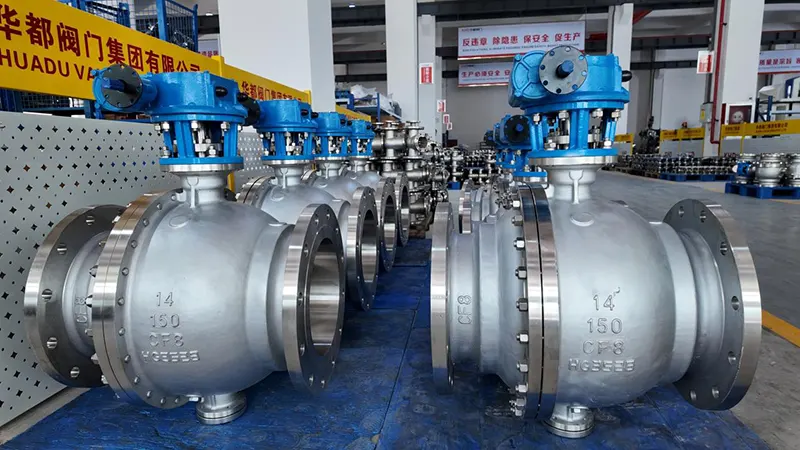

Huadu Valve Group terletak di Wenzhou China, khusus dalam reka bentuk injap industri, penempaan, pemesinan dan pemasangan. Kami memiliki barisan pengeluaran lengkap termasuk bengkel penempaan, bengkel pemesinan CNC, bengkel pemasangan dan makmal ujian bebas. Semua proses pengeluaran kritikal selesai di rumah, bukan penyumberan luar sepenuhnya. Kami mempunyai pengalaman yang kaya untuk pesanan projek gas minyak, petrokimia dan bekalan air di luar negara. Produk kami dieksport ke Asia Tenggara, Timur Tengah, Eropah dan kawasan lain.

Hubungi Untuk Pertanyaan

Sila hantar kepada kami keperluan keadaan kerja anda yang terperinci termasuk saiz, tekanan, sederhana, suhu, jenis operasi dan permintaan khas. Pasukan teknikal kami akan menilai dan menyediakan sebut harga rasmi untuk anda tidak lama lagi. Selamat datang pesanan sampel dan kerjasama projek besar.
