Ringkasan Artikel: A Injap Glob Seal Kerasdireka bentuk untuk sistem paip perindustrian di mana penutupan yang boleh dipercayai, peraturan aliran yang tepat, rintangan suhu tinggi dan ketahanan jangka panjang adalah penting. Dengan pengedap logam-ke-logam dan permukaan pengedap muka keras, injap ini amat sesuai untuk menuntut perkhidmatan yang melibatkan wap, minyak, gas, media kasar dan cecair industri bertekanan tinggi.Huadumenyediakan penyelesaian Injap Globe Keras Kejuruteraan dengan pelbagai bahan badan, kelas tekanan, pilihan sambungan dan kaedah penggerak untuk pelbagai aplikasi industri.
Jadual Kandungan
- Apakah Injap Glob Seal Keras?
- Bagaimanakah Injap Glob Pengedap Keras Berfungsi?
- Apakah Ciri Utama?
- Apakah Spesifikasi Teknikal yang Perlu Dipertimbangkan oleh Pembeli?
- Injap Glob Seal Keras lwn. Soft Seal: Apakah Perbezaannya?
- Di manakah Injap Glob Seal Keras Digunakan?
- Bagaimana Anda Harus Memilih Injap Yang Betul?
- Mengapa Pertimbangkan Huadu sebagai Pengeluar Injap?
- Soalan Lazim
- Kesimpulan

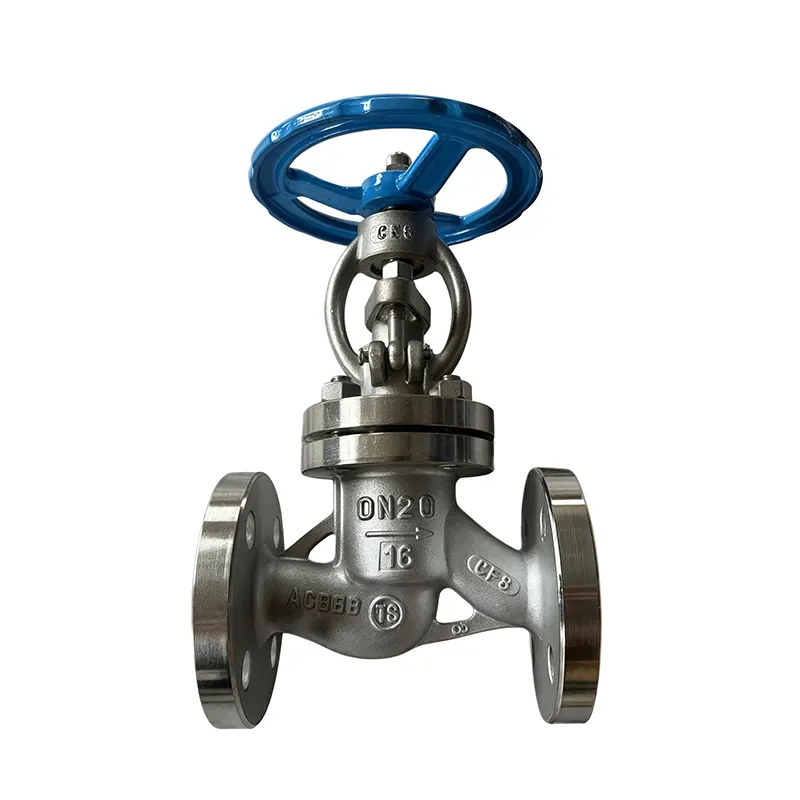

Apakah Injap Glob Seal Keras?
Injap Globe Seal Keras ialah injap kawalan aliran industri yang menggunakan struktur pengedap logam-ke-logam dan bukannya bergantung terutamanya pada bahan pengedap lembut. Huadu membangunkan jenis injap ini untuk persekitaran saluran paip yang menuntut di mana suhu, tekanan, lelasan dan operasi berulang boleh memberi tekanan yang ketara pada komponen pengedap konvensional.
Injap biasanya menggunakan badan gaya glob dan cakera boleh alih yang bergerak ke arah atau menjauhi tempat duduk. Pergerakan ini membolehkan injap melakukan dua fungsi penting: menutup aliran saluran paip dan mengawal kadar aliran. Berbanding dengan injap pengasingan mudah, konfigurasi dunia memberikan kawalan yang lebih baik ke atas pergerakan bendalir.
Untuk perkhidmatan yang menuntut, permukaan pengedap boleh ditutup dengan Stellite atau bahan tahan haus lain yang sesuai. Pembinaan ini membantu mengurangkan kemerosotan yang disebabkan oleh geseran, hakisan dan operasi suhu tinggi.
Mengikut spesifikasi produk, Injap Globe Seal Keras Huadu boleh dikonfigurasikan dengan pembinaan keluli karbon atau keluli tahan karat, pelbagai kelas tekanan dan beberapa kaedah pengendalian, menjadikannya boleh disesuaikan dengan projek perindustrian yang berbeza.
Bagaimanakah Injap Glob Pengedap Keras Berfungsi?
Prinsip operasi adalah mudah tetapi sangat berkesan. Apabila injap dibuka, cakera bergerak menjauhi tempat duduk, mewujudkan laluan aliran. Apabila roda tangan, penggerak atau mekanisme pengendalian menggerakkan batang ke arah yang bertentangan, cakera menghampiri tempat duduk dan menyekat aliran secara beransur-ansur.
Sentuhan logam-ke-logam antara cakera dan tempat duduk mencipta antara muka pengedap utama. Apabila direka bentuk dan dibuat dengan betul, permukaan keras boleh memberikan rintangan yang kuat terhadap haus dan hakisan semasa perkhidmatan yang menuntut.
Urutan operasi biasa termasuk:
- Operator memutarkan roda tangan atau mengaktifkan penggerak yang dipilih.
- Batang memindahkan daya operasi ke cakera injap.
- Cakera bergerak relatif kepada tempat duduk untuk mengawal laluan aliran.
- Apabila cakera mencapai tempat duduk, permukaan pengedap logam mewujudkan penutupan.
- Apabila dibuka semula, cakera bergerak dari tempat duduk untuk memulihkan aliran saluran paip.
Pergerakan linear yang boleh dikawal ini adalah salah satu sebab injap glob kerap dipilih apabila kedua-dua keupayaan pengasingan dan pendikit diperlukan.
Apakah Ciri Utama?
Injap Globe Seal Keras berkualiti tinggi harus dipilih mengikut keadaan operasi sebenar dan bukannya saiz nominalnya sahaja. Beberapa ciri reka bentuk secara langsung mempengaruhi kebolehpercayaan dan hayat perkhidmatan.
1. Pengedap Keras Logam-ke-Logam
Struktur pengedap keras direka untuk persekitaran operasi yang mencabar. Permukaan pengedap bermuka keras boleh memberikan ketahanan yang lebih baik terhadap haus, hakisan dan degradasi berkaitan suhu berbanding kebanyakan bahan pengedap lembut konvensional.
2. Keupayaan Suhu Tinggi
Huadu menyenaraikan julat suhu kira-kira -29°C hingga 425°C untuk konfigurasi yang dirujuk. Ini menjadikan injap sesuai untuk banyak perkhidmatan perindustrian yang melibatkan air panas, wap, cecair proses dan media suhu tinggi yang lain.
3. Kelas Tekanan Berbilang
Produk ini tersedia merentasi kelas tekanan termasuk Kelas 150, 300, 600, 900 dan 1500. Ini memberikan jurutera projek lebih fleksibiliti apabila memadankan injap dengan keperluan tekanan saluran paip.
4. Penggerakan Fleksibel
Bergantung pada projek, operasi boleh dikonfigurasikan melalui roda tangan, mekanisme gear, penggerak elektrik, penggerak pneumatik atau penggerak hidraulik.
5. Pilihan Bahan Tahan Kakisan
Konfigurasi keluli tahan karat sesuai untuk aplikasi di mana rintangan kakisan adalah penting. Versi keluli karbon boleh memberikan penyelesaian yang menjimatkan untuk media industri yang serasi.
Apakah Spesifikasi Teknikal yang Perlu Dipertimbangkan oleh Pembeli?
Untuk perolehan industri, spesifikasi teknikal hendaklah disemak bersama dan bukannya dinilai secara individu. Jadual berikut meringkaskan parameter utama yang dikaitkan dengan konfigurasi Huadu yang dirujuk.
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Injap Glob Seal Keras |
| Standard Reka Bentuk | API 6D / ASME B16.34 |
| Saiz Nominal | 1/2" hingga 48" |
| Kelas Tekanan | Kelas 150 / 300 / 600 / 900 / 1500 |
| Bahan Badan | A351 CF8M dan pilihan bahan lain mengikut konfigurasi |
| Bahan Tempat Duduk | Stellite Hardfaced / PTFE / RPTFE / Grafit |
| Bahan Batang | A182 F316 / A182 F316L / 13Cr |
| Tamatkan Sambungan | Bebibir / Berulir / Dikimpal (BW/SW) |
| Julat Suhu | -29°C hingga 425°C |
| Operasi | Roda Tangan / Gear / Elektrik / Pneumatik / Hidraulik |
| Menguji | API 598 / Ujian Cangkang & Tempat Duduk Hidrostatik |
Nota:Spesifikasi sebenar hendaklah sentiasa disahkan terhadap lembaran data projek, piawaian yang berkenaan, ciri sederhana, penarafan suhu tekanan dan dokumentasi teknikal pengeluar sebelum pembelian.
Injap Glob Seal Keras lwn. Soft Seal: Apakah Perbezaannya?
Kaedah pengedap adalah salah satu faktor yang paling penting apabila memilih injap dunia. Reka bentuk pengedap keras dan pengedap lembut bertujuan untuk persekitaran operasi yang berbeza.
| Perbandingan | Injap Glob Seal Keras | Injap Glob Seal Lembut |
|---|---|---|
| Prinsip Pengedap | Pengedap logam-ke-logam | Bahan pengedap lembut |
| Rintangan Suhu | Cemerlang untuk menuntut perkhidmatan suhu tinggi | Bergantung kuat pada bahan pengedap |
| Ketahanan Pakai | Tinggi dengan hardfacing yang sesuai | Secara amnya lebih sensitif terhadap haus mekanikal |
| Media Lelas | Lebih sesuai untuk perkhidmatan yang menuntut | Mungkin mempunyai batasan |
| Aplikasi Biasa | Stim, kuasa, petrokimia, metalurgi | Perkhidmatan bersih dan agak sederhana |
Dari segi praktikal, pengedap lembut mungkin berfaedah di mana keadaan operasi adalah sederhana dan pengedap yang sangat ketat diperlukan. Pengedap keras menjadi lebih menarik apabila saluran paip melibatkan suhu tinggi, tekanan tinggi, zarah kasar atau operasi industri berulang.
Di manakah Injap Glob Seal Keras Digunakan?
Keupayaan untuk menahan keadaan yang mencabar menjadikan teknologi Hard Seal Globe Valve sesuai untuk pelbagai sistem perindustrian.
- Loji Petrokimia:Digunakan untuk mengawal cecair proses, hidrokarbon, dan media suhu tinggi.
- Penjanaan Kuasa:Sesuai untuk stim dan saluran proses suhu tinggi yang lain.
- Metalurgi:Berguna apabila suhu tinggi dan keadaan operasi yang melelas menghasilkan haus injap tambahan.
- Minyak dan Gas:Berkenaan dengan pengasingan cecair industri dan sistem kawalan aliran apabila tekanan dan penilaian bahan yang dipilih adalah sesuai.
- Rawatan Air:Boleh disepadukan ke dalam saluran paip air industri dan cecair proses.
- Pemprosesan Perindustrian Am:Sesuai untuk air, minyak, gas, wap, dan cecair industri yang serasi.
Injap yang betul hendaklah sentiasa dipadankan dengan medium sebenar, suhu, tekanan, kadar aliran, ciri kakisan dan keperluan pemasangan.
Bagaimana Anda Harus Memilih Injap Yang Betul?
Memilih injap industri hanya dengan diameter paip boleh mengakibatkan masalah prestasi. Pasukan perolehan dan jurutera harus menilai keseluruhan persekitaran operasi.
Pertimbangkan Faktor Berikut:
- Sederhana:Kenal pasti sama ada saluran paip membawa air, wap, minyak, gas, bahan kimia atau cecair yang melelas.
- Suhu Operasi:Sahkan kedua-dua suhu normal dan maksimum.
- Tekanan Kerja:Pilih kelas tekanan yang memenuhi keperluan reka bentuk sebenar.
- Saiz Nominal:Padankan saiz injap dengan saluran paip dan ciri aliran yang diperlukan.
- Bahan Badan:Pertimbangkan kakisan, suhu, tekanan dan keperluan mekanikal.
- Bahan Tempat Duduk dan Cakera:Pilih muka keras atau bahan pengedap lain mengikut keadaan perkhidmatan.
- Tamat Sambungan:Sahkan keperluan bebibir, berulir, kimpalan punggung atau kimpalan soket.
- Penggerak:Tentukan sama ada operasi manual atau automatik diperlukan.
- Ujian dan Standard:Sahkan reka bentuk dan keperluan pemeriksaan yang berkenaan sebelum membuat pesanan.
Pengilang injap yang berkelayakan boleh membantu jurutera menilai pembolehubah ini dan memilih konfigurasi yang sesuai dan bukannya menganggap injap sebagai komponen standard di luar rak.
Mengapa Pertimbangkan Huadu sebagai Pengeluar Injap?
Bagi pembeli industri, keupayaan pembekal adalah sama pentingnya dengan spesifikasi produk. Huadu Valve Group menyepadukan reka bentuk injap, tuangan, pemesinan CNC, pemasangan, ujian dan perkhidmatan pembekalan untuk aplikasi injap industri.
Menurut maklumat syarikatnya yang diterbitkan, Huadu mempunyai lebih daripada 11 tahun pengalaman pengeluaran, kemudahan pembuatan meliputi kira-kira 25,333 meter persegi, kapasiti pengeluaran tahunan melebihi 30,000 unit, dan kadar kelayakan produk siap yang dilaporkan sebanyak 99.8%.
Keupayaan pembuatannya termasuk:
- Pemesinan ketepatan CNC
- Pemutus injap dan pemasangan
- Ujian hidrostatik dan pneumatik
- Pengeluaran injap suhu tinggi dan suhu rendah
- Penyelesaian injap tersuai
- pembuatan OEM dan ODM
Huadu juga menyatakan bahawa produk injapnya dibekalkan ke pasaran antarabangsa dan digunakan merentasi petroleum, penapisan minyak, gas asli, pemprosesan kimia, penjanaan kuasa, rawatan air, metalurgi, perlombongan dan sektor perindustrian lain.
Bagi pembeli yang mencari aInjap Glob Seal Keras, menilai keupayaan pembuatan, kebolehkesanan bahan, ujian tekanan, piawaian yang berkenaan dan sokongan teknikal boleh membantu mengurangkan risiko perolehan dan meningkatkan kebolehpercayaan operasi jangka panjang.
Soalan Lazim
Apakah kelebihan utama Injap Globe Seal Keras?
Kelebihan utamanya ialah struktur pengedap logam-ke-logam, yang boleh memberikan rintangan yang kuat terhadap suhu tinggi, tekanan, haus dan hakisan apabila injap direka bentuk dengan betul untuk aplikasi.
Bolehkah Injap Globe Seal Keras digunakan untuk wap?
ya. Injap glob tertutup keras yang ditentukan dengan betul biasanya sesuai untuk aplikasi stim industri kerana permukaan pengedap logamnya boleh menahan keadaan suhu yang mencabar. Penarafan tekanan-suhu mesti disahkan untuk setiap konfigurasi tertentu.
Apakah bahan yang tersedia untuk Injap Globe Seal Keras?
Pilihan bahan bergantung pada model dan aplikasi. Huadu menyenaraikan penyelesaian keluli karbon dan keluli tahan karat, dengan komponen seperti A182 F316, A182 F316L, 13Cr dan CF8M tersedia dalam konfigurasi yang dirujuk.
Apakah kelas tekanan yang tersedia?
Produk Huadu yang dirujuk ditawarkan dalam konfigurasi Kelas 150, 300, 600, 900 dan 1500. Pembeli harus memilih kelas tekanan mengikut tekanan reka bentuk saluran paip dan piawaian yang berkenaan.
Bolehkah injap diautomatikkan?
ya. Selain operasi roda tangan, kaedah pengendalian yang tersedia termasuk operasi gear, penggerak elektrik, penggerak pneumatik dan penggerak hidraulik, bergantung pada konfigurasi yang diperlukan.
Apakah piawaian yang dikaitkan dengan injap ini?
Spesifikasi produk yang dirujuk termasuk API 6D dan ASME B16.34 untuk reka bentuk, ASME B16.10 untuk dimensi bersemuka, ASME B16.5 dan ASME B16.47 untuk piawaian bebibir dan API 598 untuk ujian.
Kesimpulan
Injap Globe Seal Keras boleh menjadi penyelesaian yang berkesan untuk kawalan aliran industri di mana bahan pengedap lembut konvensional mungkin tidak memberikan ketahanan yang diperlukan. Struktur pengedap logam-ke-logam, permukaan keras, pilihan kelas tekanan yang luas, dan keserasian dengan media yang menuntut menjadikannya amat berharga dalam penjanaan kuasa, petrokimia, metalurgi, minyak dan gas, rawatan air dan aplikasi industri am.
Untuk pasukan perolehan, pilihan terbaik bergantung pada lebih daripada saiz injap. Sederhana, suhu, tekanan, keserasian bahan, konfigurasi pengedap, jenis sambungan, penggerak, piawaian dan keperluan ujian semuanya harus dinilai sebelum membeli. Jika anda mendapatkan penyelesaian injap industri yang boleh dipercayai atau memerlukan bantuan memilih Injap Globe Seal Keras yang sesuai untuk projek saluran paip anda,hubungi kamiuntuk membincangkan keperluan teknikal anda, pilihan penyesuaian dan syarat aplikasi dengan pasukan Huadu.
