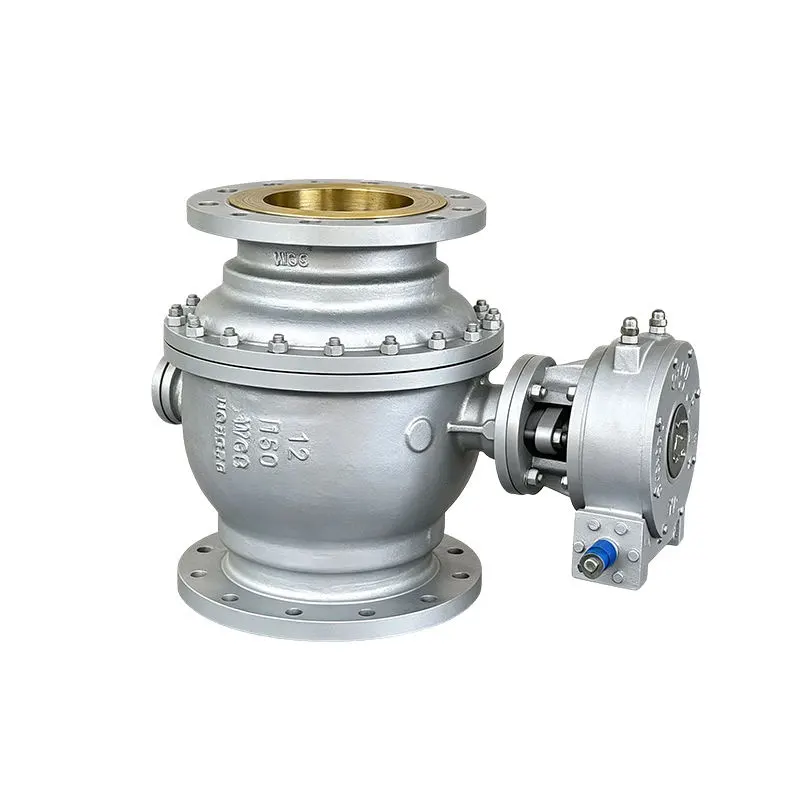

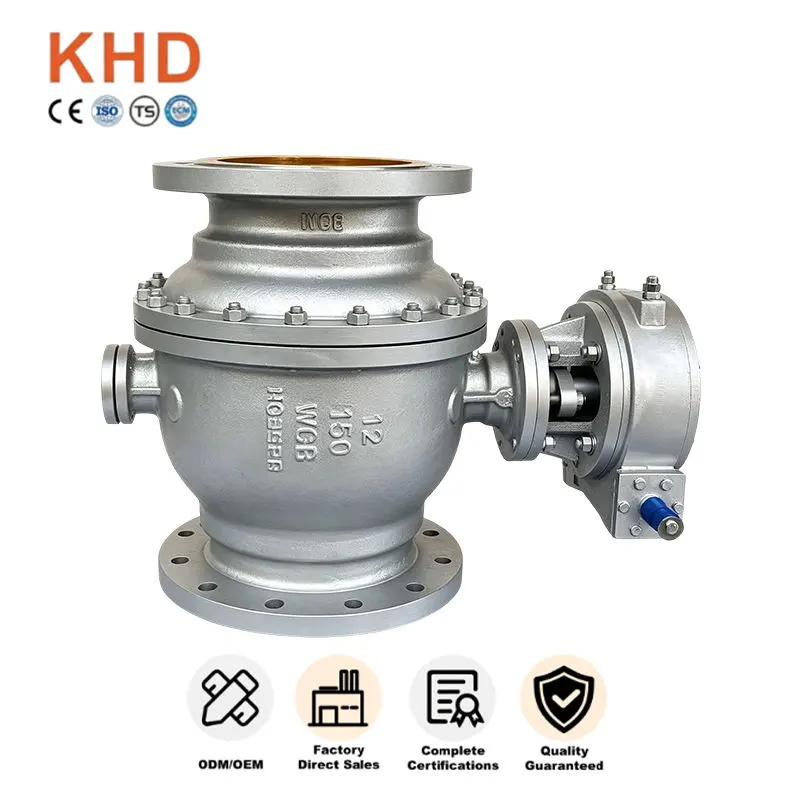

Injap Bebola Tetap Keluli Karbon WCB

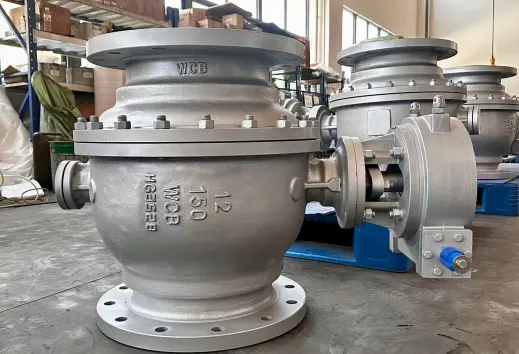

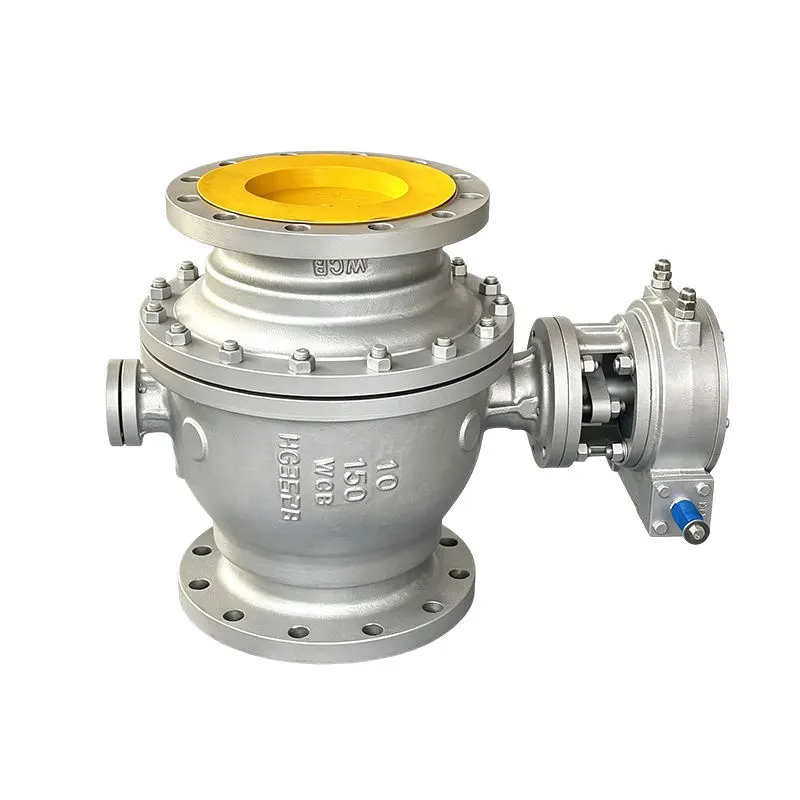

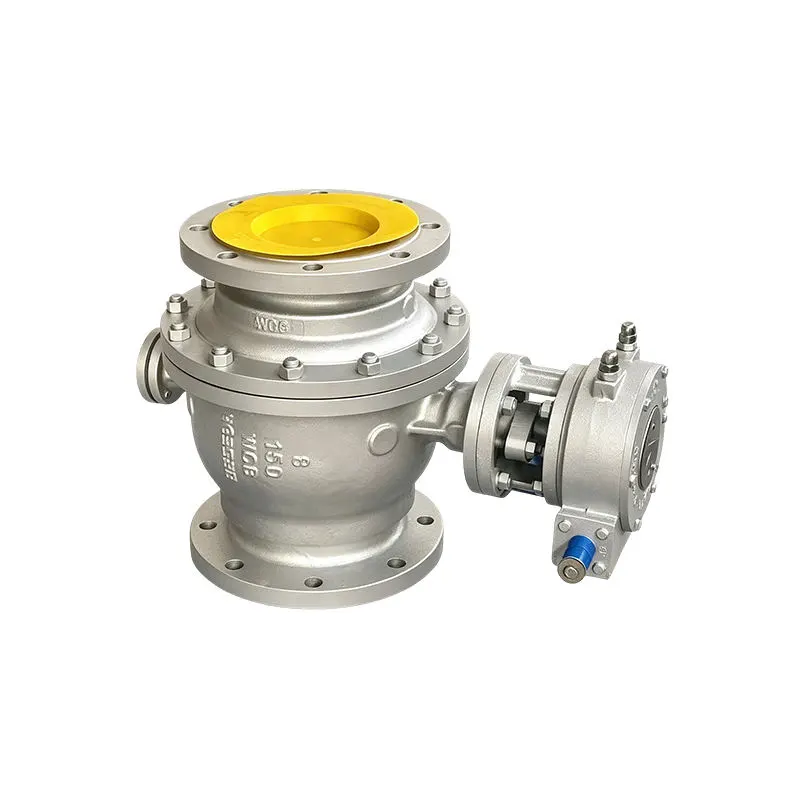

Injap Bebola Tetap Keluli Karbon WCB ialah injap industri tugas berat yang dibina untuk pengasingan saluran paip dan kawalan aliran, dikeluarkan oleh Huadu Valve Group. Ia menggunakan reka bentuk bola tetap trunnion dan bahan keluli karbon A216 WCB, sangat sesuai untuk keadaan kerja saluran paip kritikal tekanan tinggi.

Injap industri ini berfungsi dengan pasti di bawah perkhidmatan tekanan tinggi berterusan dan operasi kitaran panjang, dipilih secara meluas untuk projek yang keselamatan pengedap dan hayat perkhidmatan yang panjang adalah keperluan teras.

Bahan Mentah & Kelebihan Struktur

Badan Keluli Karbon A216 WCB Premium

Injap Bebola Tetap Keluli Karbon WCB dilemparkan daripada keluli karbon WCB A216, yang membawa merit teras ini:

-Kekuatan mekanikal yang tinggi dan rintangan hentaman yang sangat baik

-Kesesuaian suhu yang baik terhadap lonjakan tekanan dan tukul air

-Ketebalan dinding yang mencukupi untuk perkhidmatan kelas tekanan tinggi

-Pemeriksaan tuangan tegar untuk menghapuskan kecacatan dalaman dan permukaan

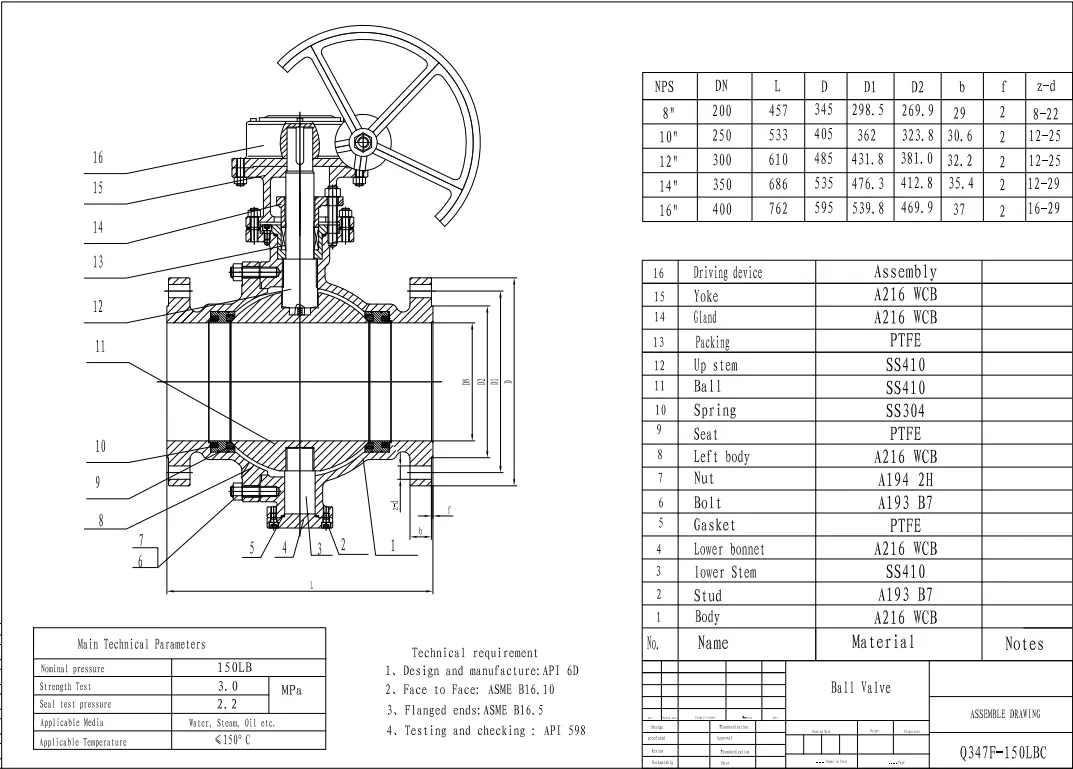

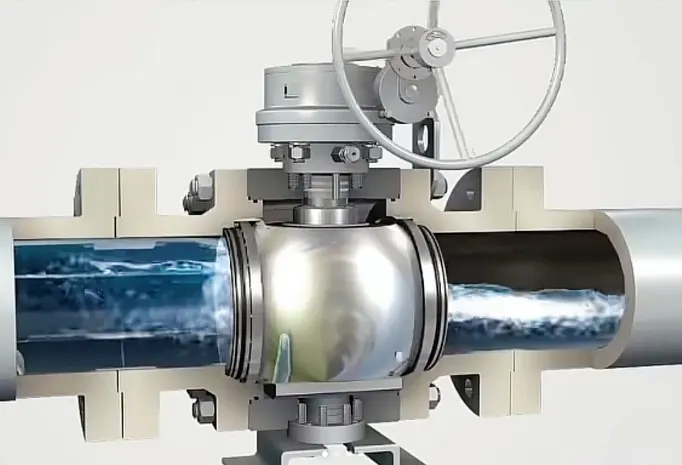

Struktur Bola Tetap Dipasang Trunnion

Berbeza daripada injap bola terapung biasa, reka bentuk bola tetap trunnion kami memindahkan kebanyakan beban tekanan saluran paip ke aci sokongan atas dan bawah. Bola kekal terkunci pada kedudukannya, jadi tempat duduk injap hanya menanggung daya sentuhan yang minimum. Ia sangat mengurangkan lelasan kerusi walaupun dengan kitaran buka-tutup yang kerap di bawah tekanan tinggi yang berterusan. Pengedap dua arah yang stabil menghalang kebocoran tanpa mengira arah tekanan, meningkatkan keselamatan sistem untuk gelung proses kritikal.

Pembinaan Pengedap & Keselamatan yang Dioptimumkan

Pemasangan tempat duduk terapung bermuatan spring dilengkapi untuk Injap Bebola Tetap Keluli Karbon WCB ini. Mata air terbina dalam mengimbangi kehausan kecil selepas beribu-ribu operasi untuk mengekalkan prestasi penutupan yang ketat. Batang anti letupan berfungsi sebagai ciri keselamatan standard terhadap pancang tekanan secara tiba-tiba. Pembungkusan grafit berbilang lapisan meminimumkan pelepasan buruan di sekitar celah batang. Semua komponen pengedap dipadankan khas untuk media kerja tekanan tinggi, suhu sederhana dan bukannya alat ganti generik.

Atribut Utama

Spesifikasi Teknikal

Parameter Piawai

Saiz: DN50-DN1200

Penilaian Tekanan: Kelas150-Kelas2500

Bahan: Keluli karbon A216 WCB

Struktur: Injap bola tetap dipasang Trunnion

Julat Suhu:-29 ℃ ~ 425 ℃

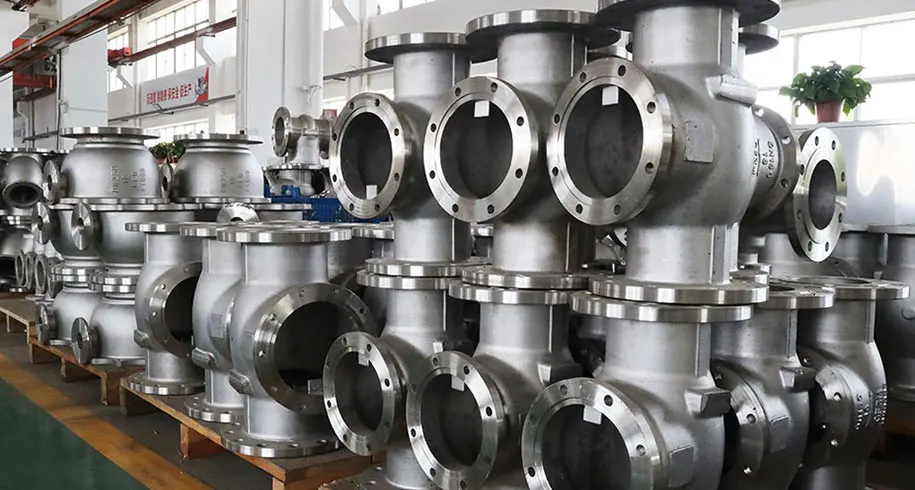

Proses Pengilangan

Injap Bebola Tetap Keluli Karbon WCB melalui:

- Pengeluaran tuangan A216 WCB yang berkelayakan

- Rawatan haba untuk sifat bahan yang stabil

- Pemesinan ketepatan CNC untuk permukaan pengedap

- Pemasangan dengan komponen pengedap dan penggerak yang dipadankan

Ciri Prestasi

- Struktur trunnion haus rendah untuk perkhidmatan berbasikal yang kerap

- Pemadaman ketat dua arah yang boleh dipercayai

- Kadar kegagalan tempat duduk yang rendah di bawah tekanan saluran paip tinggi yang berterusan

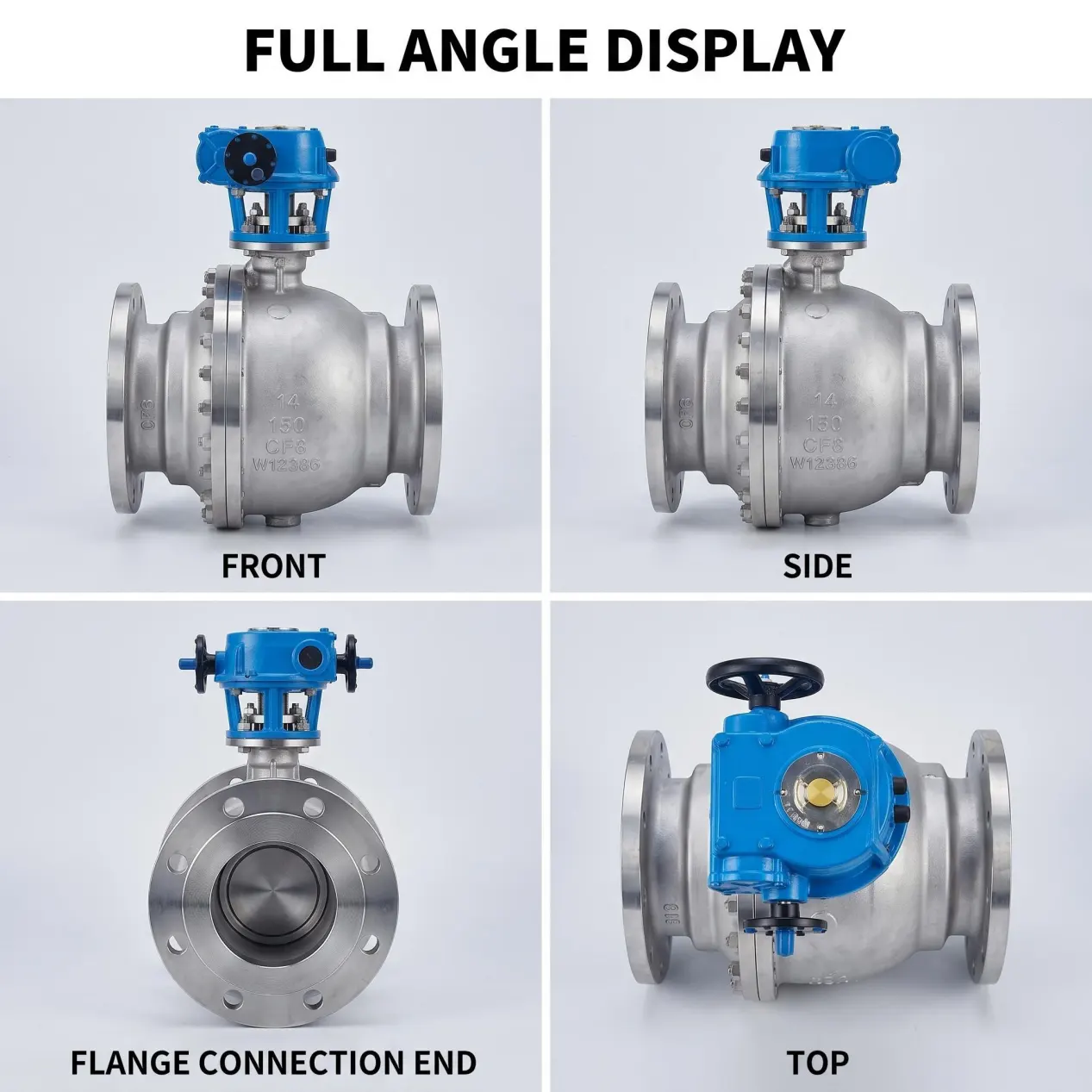

- Serasi dengan pelbagai pilihan penggerak: gear manual, pneumatik, elektrik

- Direka untuk perkhidmatan pengasingan terbuka penuh / penuh -tutup

Kawasan Permohonan

Industri Minyak & Gas

Injap Bebola Tetap Keluli Karbon WCB digunakan secara meluas dalam:

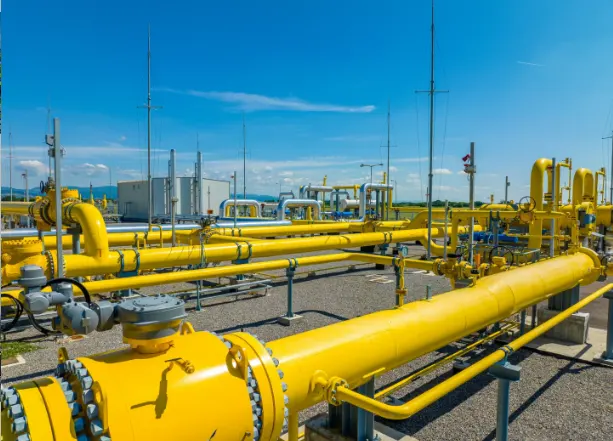

- Saluran paip utama penghantaran gas asli

- Barisan proses penapisan minyak

- Kemudahan pemindahan minyak mentah

- Sistem perpaipan stesen pengumpulan gas

Industri Petrokimia

- Gelung proses petrokimia tekanan tinggi

- Saluran paip pengasingan utama unit proses

- Litar bendalir tidak menghakis & tidak menghakis suhu sederhana

Industri Tenaga

- Paip proses utama loji kuasa

- Sistem gelung kilang industri tugas berat

Projek Perindustrian Am

- Pakej saluran paip projek EPC baharu

- Kerja pengubahsuaian saluran paip & pengubahsuaian sedia ada

- Tapak industri dengan akses penyelenggaraan yang sukar dan keperluan keselamatan yang tinggi

Kawalan Kualiti & Sokongan Perolehan Projek

Sebagai pengeluar injap yang diperakui dengan sijil ISO, CE dan API, setiap Injap Bebola Tetap Keluli Karbon WCB menjalani ujian kilang yang lengkap sebelum penghantaran, termasuk ujian cengkerang hidrostatik, ujian pengedap tempat duduk dan pemeriksaan dimensi. Ujian kepingan penuh dilaksanakan untuk injap bersaiz besar tugas berat tanpa pemeriksaan pensampelan. Pengesahan bahan mentah, pemeriksaan tuangan, penyeliaan pemasangan dan ujian injap selesai dijalankan melalui keseluruhan aliran kerja pengeluaran. Sijil ujian bahan dan laporan pemeriksaan boleh disediakan untuk penyerahan tender dan penerimaan tapak.

Pilihan konfigurasi fleksibel tersedia mengikut keadaan kerja di tapak, meliputi gred tekanan yang berbeza-beza, gabungan bahan pengedap dan berbilang mod operasi. MOQ fleksibel menyokong ujian sampel, bekalan stok kumpulan kecil dan pesanan projek pukal volum besar. Injap bola tetap WCB Kumpulan Huadu Valve dieksport ke seluruh dunia dan mendapat pesanan berulang daripada pelanggan industri di seluruh dunia.

Bagaimanakah tempat duduk dan pengedap batang dibina untuk ketahanan tapak dunia sebenar?

Kami menggunakan reka bentuk tempat duduk terapung bermuatan spring untuk injap bola tetap ini. Spring dalaman memastikan tempat duduk ditekan pada permukaan bola. Apabila kehausan kecil berlaku selepas beribu-ribu operasi, spring boleh mengimbangi jurang kecil, mengekalkan prestasi pengedap yang baik dari semasa ke semasa. Struktur batang anti letupan terbina dalam sebagai ciri keselamatan standard. Di bawah pancang tekanan saluran paip yang tidak dijangka, ia menghalang batang daripada bertiup keluar. Pembungkusan grafit berbilang lapisan dipasang untuk pengedap batang, untuk menghentikan pelepasan kecil buruan di sekitar celah batang. Bahagian pengedap ini bukan alat ganti murah generik; ia dipilih untuk memadankan keadaan kerja tekanan tinggi dan suhu sederhana.
